Civata
DIN 933
Altıköşe başlı, tam dişli civata
Ölçü, kalite sınıfı, kaplama ve adet bilgisini teklif formunda belirtin; ihtiyacınıza uygun ürünü birlikte belirleyelim.
Ürün Açıklaması
Tabloyu yatay kaydırabilirsiniz
Ölçüler mm cinsindendir.
Teknik Ölçüler
DIN 933 — altıköşe başlı, tam dişli civata. Aşağıdaki tablolarda anma çapına göre ölçüler yer almaktadır.
| Anma Çapı Thread | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 0,8 | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | |
| a | max | 2,4 | 3 | 3 | 3,75 | 4,5 | 5,25 | 6 | 6 |
| c | min | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 |
| max | 0,5 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | |
| da | max | 5,7 | 6,8 | 7,8 | 9,2 | 11,2 | 13,7 | 15,7 | 17,7 |
| dw | min | 6,9 | 8,9 | 9,6 | 11,6 | 15,6 | 17,4 | 20,5 | 22,5 |
| e | min | 8,79 | 3,4 | 12,12 | 4,4 | 5,4 | 7,25 | 24,49 | 26,75 |
| k | Nominal | 3,5 | 4 | 4,8 | 5,3 | 6,4 | 7,5 | 8,8 | 10 |
| min | 3,35 | 3,85 | 4,65 | 5,15 | 6,22 | 7,32 | 8,62 | 9,82 | |
| max | 3,65 | 4,15 | 4,95 | 5,45 | 6,58 | 7,68 | 8,98 | 10,18 | |
| s | max | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 |
| min | 7,78 | 9,78 | 10,73 | 12,73 | 16,73 | 18,67 | 21,67 | 23,67 | |
1000 Adet ürünün kg. cinsinden yaklaşık ağırlığı
| L | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nom | Min | Max | ||||||||||||||||
| 6 | 5,76 | 6,24 | 2,18 | 3,4 | ||||||||||||||
| 8 | 7,71 | 8,29 | 2,38 | 3,74 | 5,85 | 8,5 | 15,2 | |||||||||||
| 10 | 9,71 | 10,29 | 2,63 | 4,08 | 6,35 | 9,1 | 16,2 | 23,3 | 38 | |||||||||
| 12 | 11,65 | 12,35 | 2,87 | 4,42 | 6,85 | 9,8 | 17,2 | 25 | 40 | 52,9 | ||||||||
| 16 | 16,65 | 16,35 | 3,37 | 5,11 | 7,85 | 11,1 | 19,2 | 27,7 | 44 | 58,3 | ||||||||
| 20 | 19,58 | 20,42 | 3,87 | 5,8 | 8,85 | 12,3 | 21,2 | 31 | 48 | 63,5 | ||||||||
| 25 | 24,58 | 25,42 | 4,49 | 6,65 | 10 | 13,9 | 23,7 | 34,1 | 53 | 70,2 | ||||||||
| 30 | 29,58 | 30,42 | 5,11 | 7,51 | 11,3 | 15,5 | 26,2 | 37,7 | 57,9 | 76,9 | ||||||||
| 35 | 34,5 | 35,5 | 5,73 | 8,37 | 12,5 | 17,1 | 28,7 | 41,3 | 62,9 | 83,5 | ||||||||
| 40 | 39,5 | 40,5 | 6,35 | 9,23 | 13,8 | 18,7 | 31,2 | 44,9 | 67,9 | 90,2 | ||||||||
| 45 | 44,5 | 45,5 | 6,99 | 10,1 | 15 | 20,3 | 33,7 | 48,5 | 72,9 | 97,1 | ||||||||
| 50 | 49,5 | 50,5 | 7,59 | 11 | 16,3 | 21,8 | 36,2 | 52 | 77,9 | 103 | ||||||||
| 55 | 54,4 | 55,6 | 8,21 | 11,9 | 17,5 | 23,4 | 38,7 | 55,6 | 82,8 | 110 | ||||||||
| 60 | 59,4 | 60,6 | 8,83 | 12,7 | 18,7 | 25 | 41,3 | 58,2 | 87,8 | 117 | ||||||||
| 65 | 64,4 | 65,6 | 9,45 | 13,6 | 20 | 26,6 | 43,8 | 62,8 | 92,8 | 123 | ||||||||
| 70 | 69,4 | 70,6 | 10,1 | 14,4 | 21,2 | 28,2 | 46,3 | 66,4 | 97,9 | 130 | ||||||||
| 80 | 79,4 | 80,6 | 11,3 | 16,2 | 23,7 | 31,4 | 51,3 | 73,6 | 107 | 144 | ||||||||
| 90 | 89,3 | 90,7 | 26,2 | 34,6 | 56,3 | 80,8 | 117 | 157 | ||||||||||
| 100 | 99,3 | 100,7 | 28,7 | 37,7 | 61,3 | 88 | 127 | 170 | ||||||||||
| 110 | 109,3 | 110,7 | 40,9 | 66,4 | 95,2 | 137 | 184 | |||||||||||
| 120 | 119,3 | 120,7 | 71,4 | 102 | 147 | 197 | ||||||||||||
| 130 | 129,2 | 130,8 | 76,4 | 109 | 157 | 210 | ||||||||||||
| 140 | 139,2 | 140,8 | 81,4 | 116 | 167 | 224 | ||||||||||||
| 150 | 149,2 | 150,8 | 86,4 | 123 | 177 | 237 | ||||||||||||
Civata
Aynı Gruptaki Ürünler
Civata

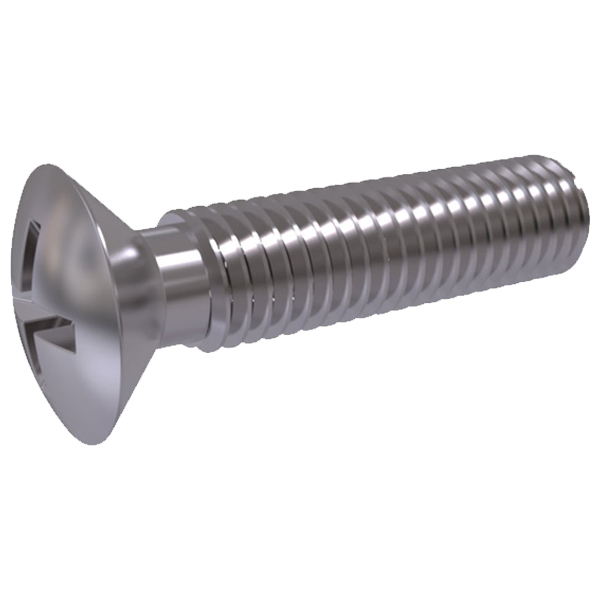

DIN 966 / ISO 7047
